Советы по монтажу

Подготовка

Сбор материалов и инструментов

Подготовьте все материалы прежде, чем приступить к сборке и прокладке. Выберите нужные инструменты и аксессуары.

Подготовьте кабели и трубы

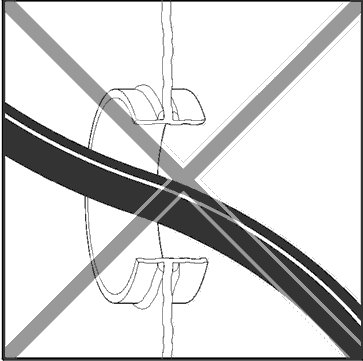

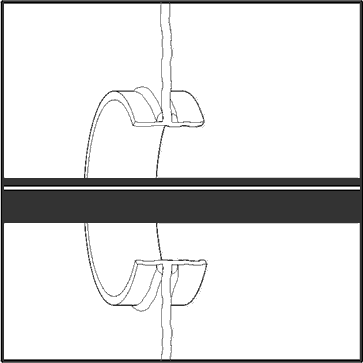

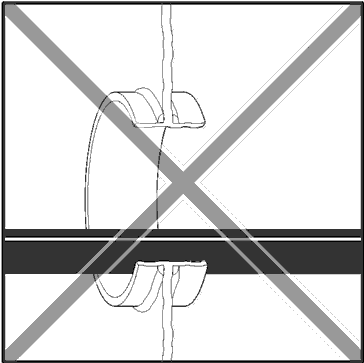

Пропустите кабели и трубы через раму напрямую, без сгибов.

Определение конфигурации

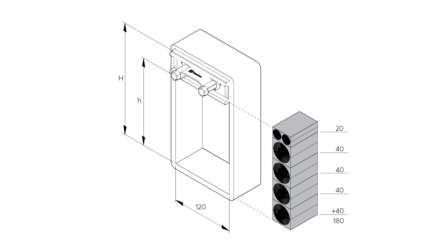

Зона уплотнения

Перед выбором модулей рассчитайте высоту зоны уплотнения в соответствии с инструкциями по монтажу.

Начните с измерения высоты (H). Она равняется высоте зоны уплотнения, как указано в таблице.

Высота рамы (H)	Высота зоны уплотнения (h)	Размер рамы
101	60	2
160	120	4
218	180	6
278	240	8

Выберите размер модуля

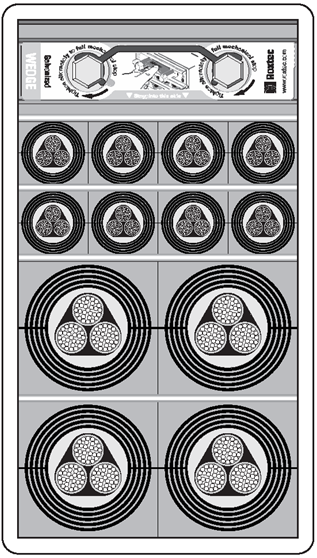

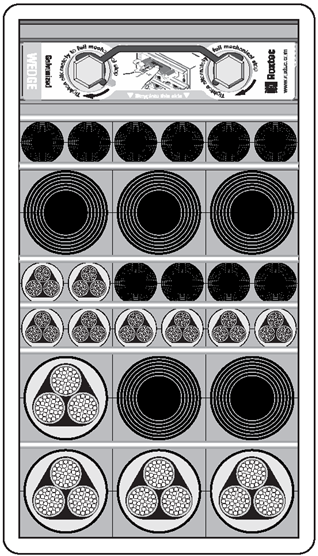

Большие модули позволяют сэкономить время на удалении слоев резины, а маленькие модули обладают большим резервным пространством. Ниже приведены примеры монтажа четырех 32-миллиметровых и восьми 12-миллиметровых кабелей с использованием модулей разных размеров.

Размещение компонентов

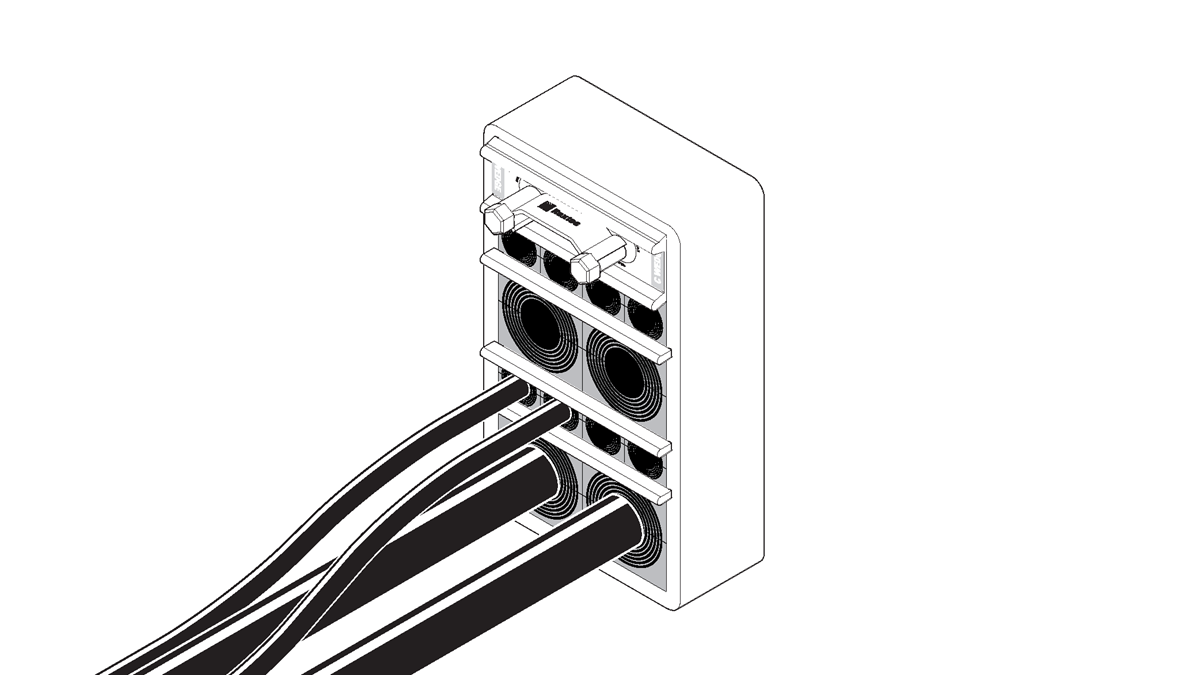

Если вы планируете в будущем добавить больше кабелей, то можете сэкономить время, разместив модули с резервным пространством рядом с компрессионным блоком.

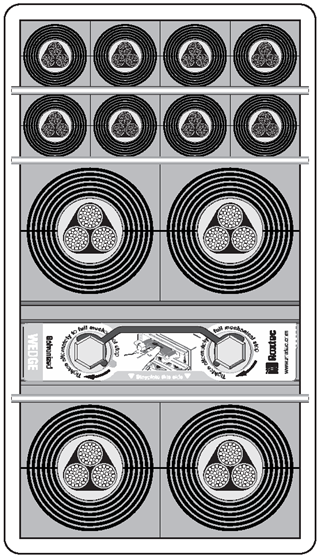

Компрессионный блок можно разместить в любой части рамы при условии, что вы следуете инструкциям по монтажу в части размещения разделительных пластин.

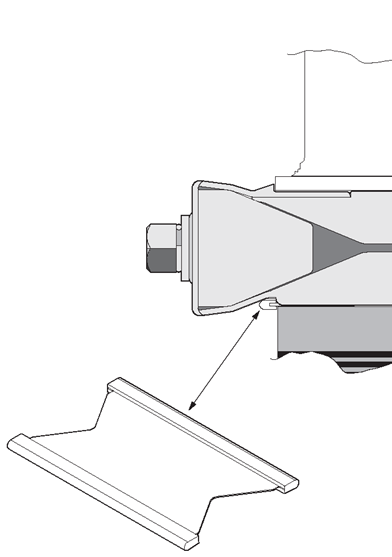

Если компрессионный блок не установлен в стандартной позиции сверху рамы, важно точно следовать нанесенным на него указаниям по размещению разделительных пластин. Если компрессионный блок установлен снизу рамы, его необходимо перевернуть, а затем установить пластину в соответствии с маркировкой.

Монтаж

Смазка

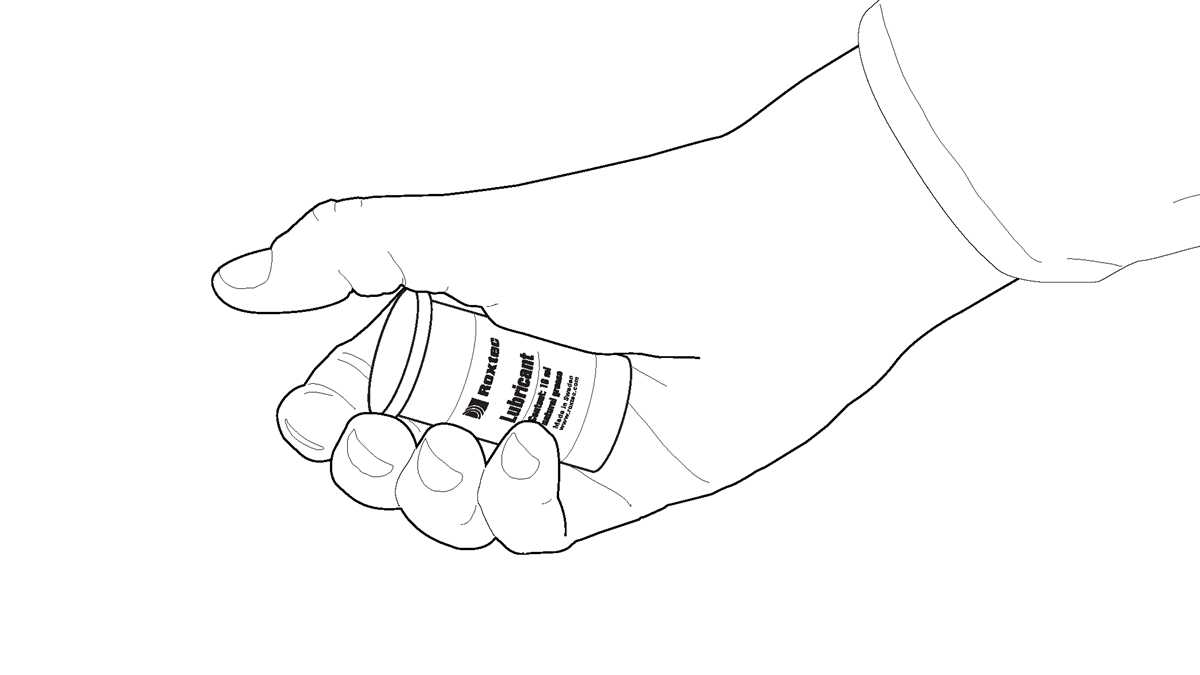

При монтаже в условиях низкой температуры согрейте смазку в руках , чтобы она стала мягче. Это важная часть системы.

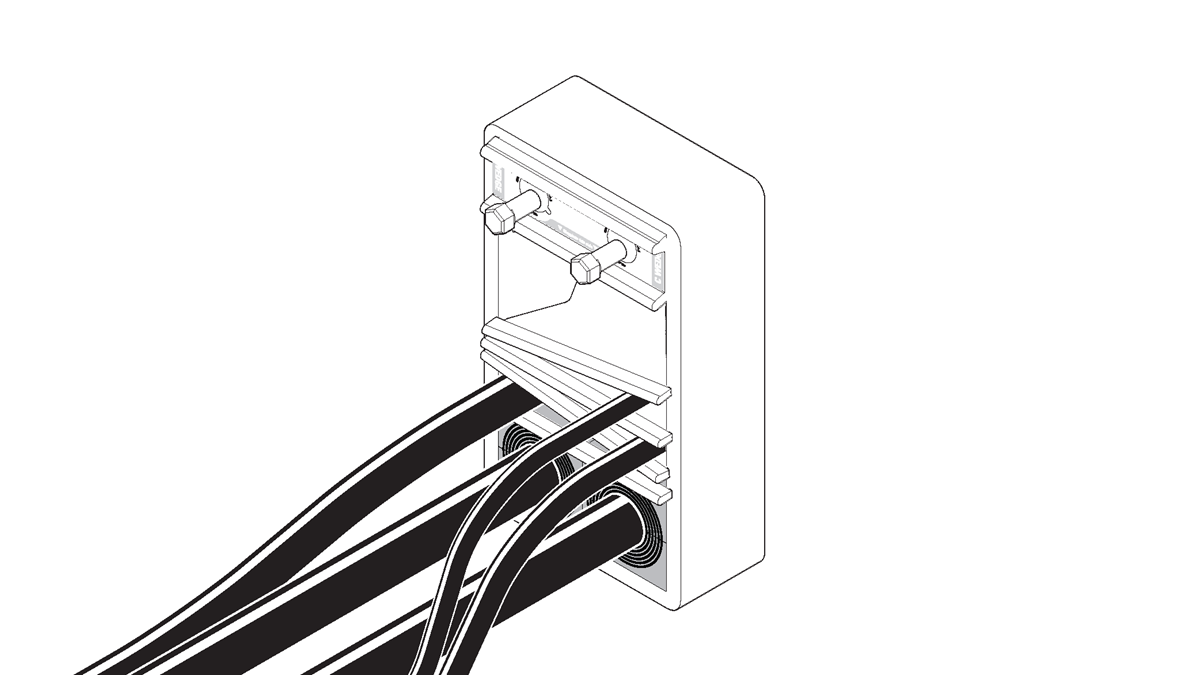

Разделительные пластины используются для разделения кабелей

При планировании держите кабели раздельно.

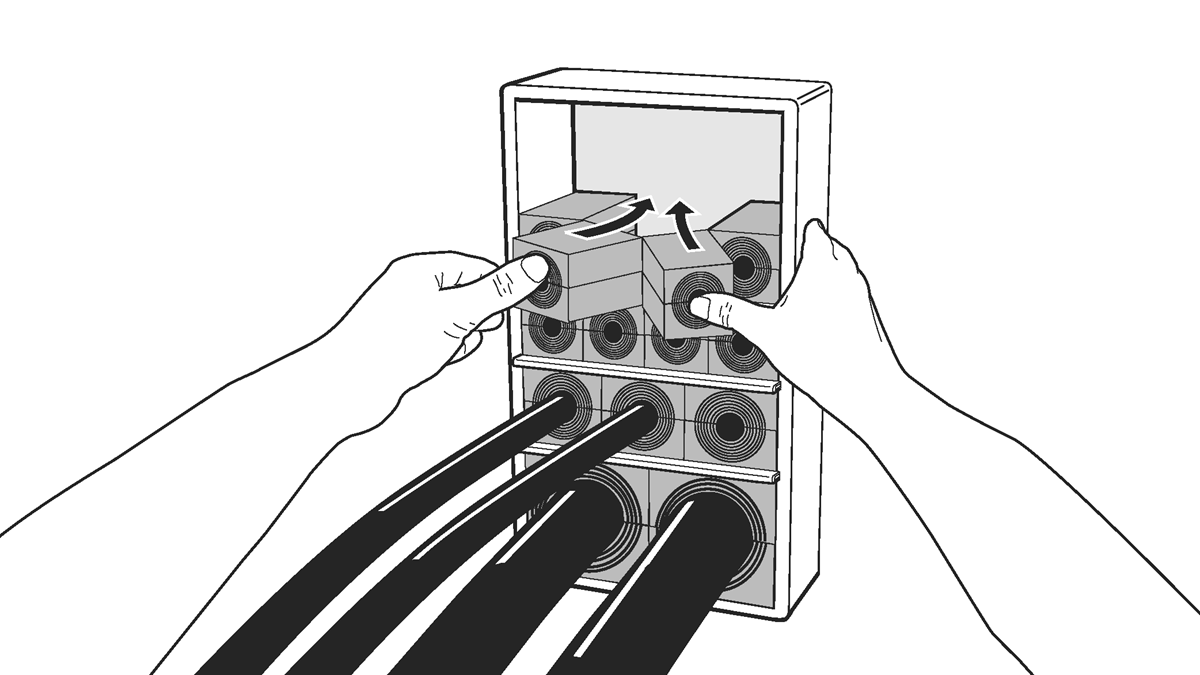

Установите модули

Чтобы упростить установку модулей, расположите их в форме буквы V.

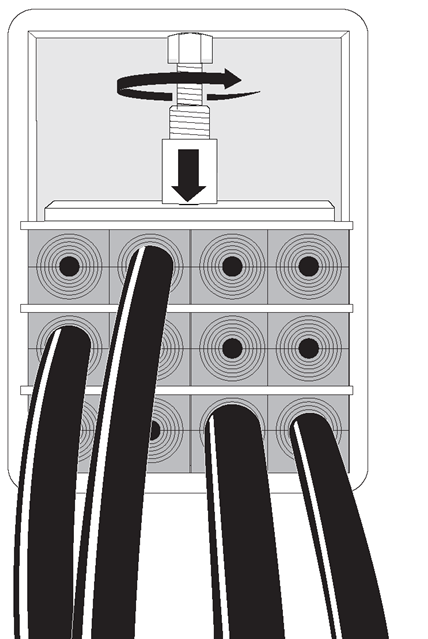

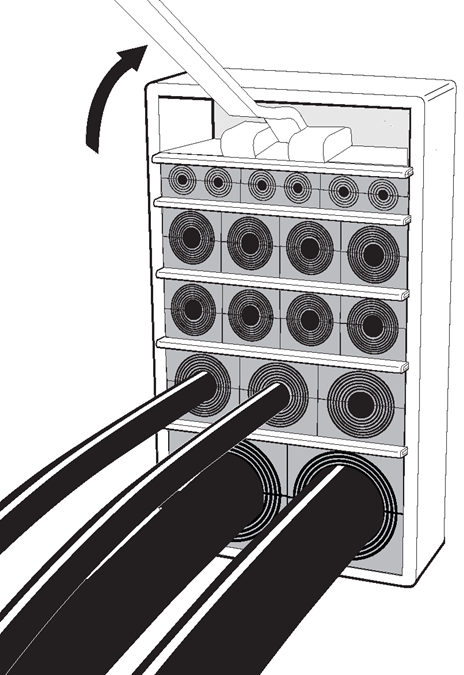

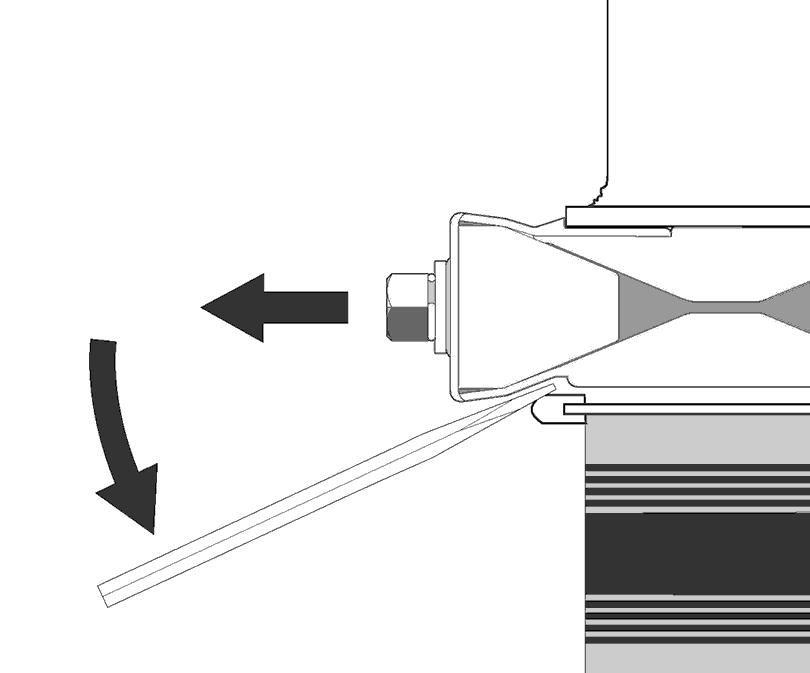

Предварительное сжатие

Когда не остается пространства для установки компрессионного блока , необходимо осуществить предварительное сжатие. Удерживайте давление несколько минут до установки компрессионного блока.

Не прижимайте кабели до начала сжатия.

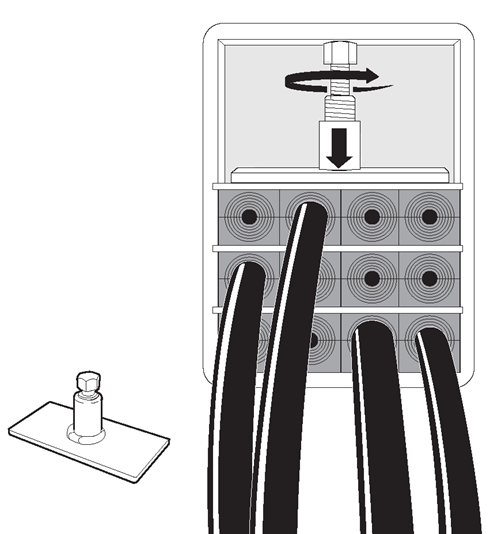

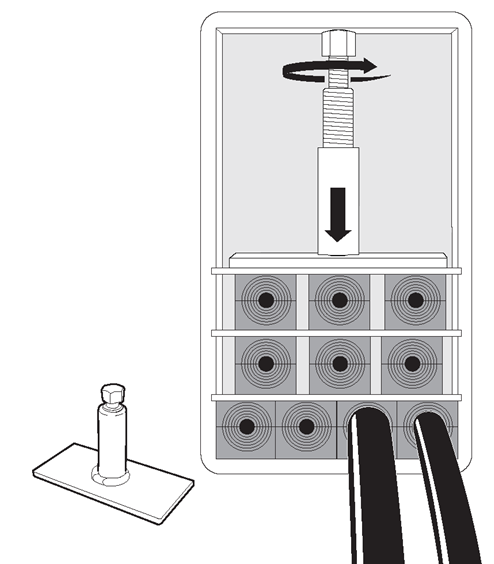

Частичный монтаж

Произведите сжатие смонтированных кабелей в случае, если рама уже частично заполнена и работа была приостановлена на ночь или на более длительный срок.
